Схема и этапы монтажа системы автополива

Поливочные головки

От самых маленьких спринклеров веерного типа для полива небольших участков земли и клумб, до мощных - роторных и импульсных головок для орошения газонов, спортивных площадок и гольф-полей. Поливочные головки - устройства, смонтированные под землей. При подаче давления в систему трубопроводов из них выдвигаются штоки с форсунками на конце и начинается полив. Высота поднятия форсунки - от 5 см до 30 см

Электромагнитные клапаны

Предназначаются для включения и выключения подачи воды в нужную линию (зону) полива с набором поливочных головок по команде с пульта управления. Эти зоны размещаются в соответствии с имеющимися типами растений, их расположением и максимальным количеством воды, которое необходимо для полива. Электромагнитные клапаны устанавливаются в специальных коробах, смонтированных под землей.

Пульт управления

Мозг всей системы, сконструирован на основе микропроцессора, который подает сигналы электромагнитным клапанам, включая и выключая систему полива по заданному Вами графику. Контроллер управляет клапанами поочередно. При завершении полива одной зоны, он включает клапан следующей зоны полива.

Метеодатчики

Датчик влажности подключается к пульту управления. Реагируя на изменение влажности, отключает систему в случае переувлажнения воздуха или дождя. Существуют разновидности метеодатчиков реагирующие на усиление ветра или понижение температуры воздуха, а также миниметеостанции, объединяющие все виды датчиков.

Подземный трубопровод

Магистральный питающий трубопровод и его ответвления прокладываются из труб ПНД различных диаметров, соединенных между собой методом тепловой сварки или при помощи компрессионных соединений. Трубопровод залегает на глубине 0,3-0,4 метра.

Гидророзетки (гидранты)

Для удобства доступа к воде для садовых нужд и быстрому подключению к магистральному питающему трубопроводу предусмотрена установка дополнительных гидрантов (гидророзеток быстрого доступа). Их количество и места расположения на участке определяются по желанию заказчика. Каждая гидророзетка снабжена ответным ключом для подключения к ней.

Насосная станция

При недостаточном давлении в существующей (местной) системе водоснабжения или при использовании в качестве источника воды открытых водоемов, колодцев или накопительных емкостей устанавливается автоматическая насосная станция с техническими характеристиками, требуемыми для обеспечения нормальной работы системы автоматического полива.

Накопительная емкость

При недостаточном количестве воды в существующей (местной) системе водоснабжения (недостаточная производительность насоса или водопровода, недостаточный дебет скважины и т.д.) устанавливаются накопительные емкости. Объем накопительных емкостей рассчитывается в строгом соответствии с ежесуточной потребностью системы автоматического полива.

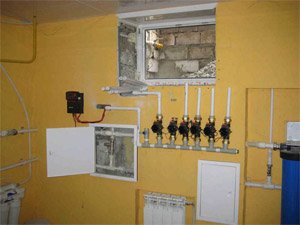

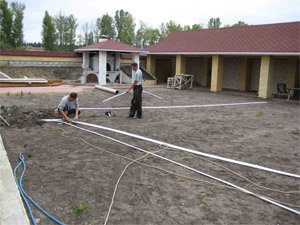

Монтаж трубопровода системы автополива	Интеграция автополива в систему жизнеобеспечения коттеджа
Принципиальная схема системы автополива
